Hvordan sjekke spenningsutgangen til USB-porten?

For det første er det en viktig forutsetning for å forstå de grunnleggende elektriske egenskapene til USB-porter. De fleste USB-porter gir 5 volt likestrøm, men det finnes unntak, for eksempel USB-lading-nedstrømsporten (CDP) som kan gi høyere spenning og strøm. Standard USB 2.0-porten kan gi opptil 500 milliampere (mA) strøm, mens USB 3.0-porten kan gi opptil 900 milliampere. I tillegg kan noen spesialdesignede ladeporter, for eksempel Power Delivery (PD)-porter, gi opptil 100 watt effekt.

Før du utfører spenningstesting, vennligst klargjør følgende verktøy og utstyr:

Digitalt multimeter (DMM): brukes til å måle spenning og strøm.
USB-testkabel eller -kontakt: Brukes om nødvendig for å koble DMM til USB-porten.
USB-enhet: brukes som en last for å simulere spenningsutgangsytelsen under faktiske arbeidsforhold.

Følgende er de spesifikke trinnene for å sjekke spenningsutgangen til USB-porten:

1. Sikkerhetsforberedelse

Sørg for at testingen utføres i et tørt og stabilt arbeidsmiljø, og unngå bruk av elektroniske enheter i fuktige eller brennbare omgivelser.
Koble fra alle unødvendige strømtilkoblinger for å forhindre utilsiktet kortslutning eller overbelastning.

2. Sett opp et multimeter

Slå på det digitale multimeteret og vri knappen til DC-spenningsmålingsposisjon.
Hvis multimeteret har True RMS-funksjonen, velg denne modusen for å lese komplekse spenningsbølgeformer nøyaktig.

3. Tilkoblingstesting

Koble den røde ledningen (positiv) til multimeteret til den positive (vanligvis rød ledningen) på USB-porten, og den svarte ledningen (negativ) til den negative (vanligvis svart eller hvit ledning) på USB-porten.
Sørg for at koblingen er stabil og ikke løs for å unngå målefeil.

4. Statisk spenningsmåling

Registrer den statiske spenningsverdien til USB-porten uten å koble til noen USB-enheter. Dette bør være en verdi nær 5 volt.
Hvis den statiske spenningen avviker langt fra 5 volt, kan det være et tegn på problemer med strømforsyningen eller skade på USB-porten.

5. Lasttesting

Sett inn en USB-enhet med kjent strømforbruk i en USB-port, for eksempel en standard USB-stasjon eller telefon.
Observer og registrer spenningsendringene til USB-porten under lasting. Under normale omstendigheter kan det være en liten reduksjon i spenningen, men den bør ikke overstige 10 %.

6. Dynamisk strømmåling (hvis nødvendig)

Hvis du mistenker at USB-porten ikke er i stand til å gi tilstrekkelig strøm, kan du bruke strømmålingsfunksjonen til et multimeter for å sjekke.
Koble multimeteret i serie i kretsen, pass på at du ikke kortslutter noen terminaler, og observer deretter endringene i strøm når du kobler til USB-enheten.

7. Resultatanalyse

Basert på måleresultatene, avgjør om spenningsutgangen til USB-porten er normal. Hvis spenningen er for lav eller for høy, kan det føre til at utstyret ikke fungerer eller blir skadet.
Hvis det oppdages unormalt, kan du prøve å bytte ut USB-porten eller kontakte profesjonelt teknisk personell for inspeksjon.

8. Feilsøking

Hvis det fastslås at det er et problem med USB-porten, kan du prøve å tilbakestille eller oppdatere datamaskinens systemprogramvare for å sjekke om driveren er den nyeste.
Sjekk om den fysiske strukturen til USB-porten er skadet eller korrodert, noe som kan påvirke ytelsen.

Oppsummert er det å sjekke spenningsutgangen til USB-porten en relativt enkel, men veldig viktig prosess. Gjennom trinnene ovenfor kan brukere sikre at enhetene deres kan kobles sikkert til USB-porter og motta passende strømforsyning. Regelmessig gjennomføring av slike inspeksjoner kan bidra til å forhindre potensiell skade på utstyret og sikre dataintegritet og utstyrsstabilitet. Med utviklingen av USB-teknologi kan det bli flere spennings- og strømspesifikasjoner i fremtiden, men de grunnleggende deteksjonsmetodene og forholdsreglene vil forbli uendret. Derfor er det en verdifull ferdighet for alle brukere som er avhengige av USB-tilkoblinger å mestre hvordan du sjekker spenningsutgangen til USB-porter.

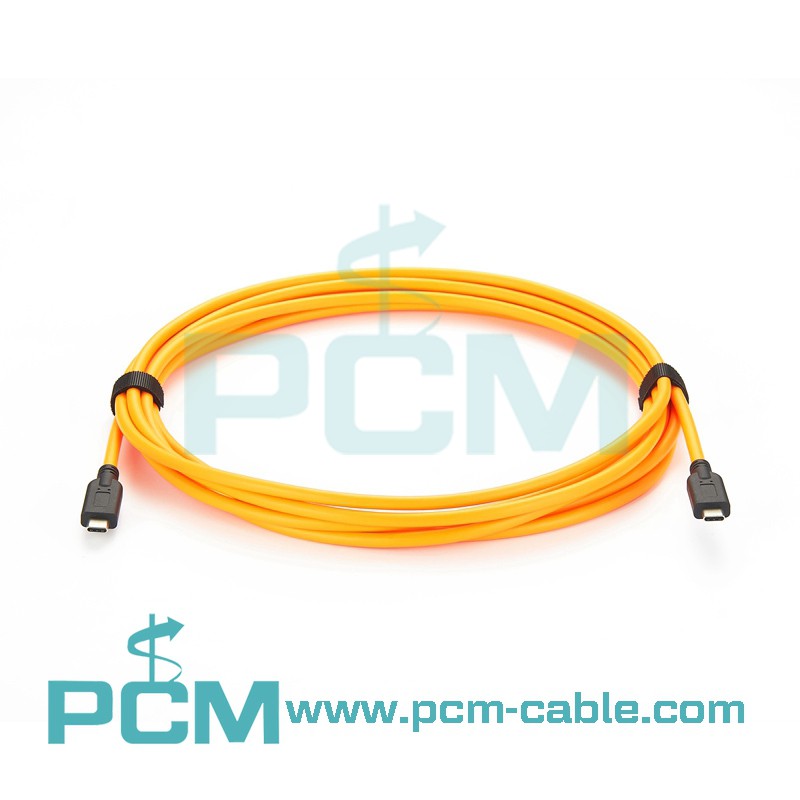

usb c to c tether cable
