The Anatomy of a Right-Angle VGA Connector: How It Works and Why It Matters

Ettersom skjermgrensesnitt fortsetter å utvikle seg, er VGA-standarden fortsatt mye brukt på tvers av industrielt utstyr, diagnoseenheter,-salgssystemer- og eldre kommersielle skjermer. Selv om signalformatet har vært det samme, har ikke installasjonsmiljøene det. Tette kabinetter, kompakte hus og tett kabling har skapt nye mekaniske utfordringer-som driver økende etterspørsel etter rettvinklede-VGA-kontakter og vinklede VGA-kabelenheter.

Å forstå den interne strukturen til en rettvinklet- VGA-kontakt hjelper ingeniører å forstå hvorfor denne designen gir bedre plasseffektivitet, forbedret strekkavlastning og forbedret mekanisk pålitelighet sammenlignet med tradisjonelle rette VGA-kontakter.

I hjertet av hver VGA-kontakt-vinklet eller rett-er den velkjente 15-pinners D-Sub-konfigurasjonen. I en rettvinklet VGA-kontakt er den interne pinnematrisen reposisjonert for å imøtekomme den bøyde formfaktoren uten å kompromittere signalveier.

Nøkkelegenskaper:

• 3-rads pinnearrangementet er bevart for full RGBHV-overføring.
• Pinner rutes gjennom en 90-graders intern PCB eller ledende blokk, noe som sikrer signalkontinuitet.
• Belegg av høy-kvalitet (vanligvis gullflash eller nikkel) minimerer motstand og oksidasjon.

Selv i ultra-slanke VGA-kabelvarianter opprettholder produsentene den samme elektriske strukturen for å levere konsekvent analog videoytelse.

Det eksterne skallet til en rettvinklet- VGA-kontakt er mer enn en kosmetisk justering-det er en konstruert form som endrer hvordan kabelen integreres med en enhet.

Fordeler med det vinklede huset:

• Lar kabelen gå ut nedover, oppover eller sidelengs, avhengig av retning.
• Reduserer nødvendig installasjonsdybde bak monitorer eller inne i skap.
• Forhindrer skarp bøyning som normalt er nødvendig med rette kabler.

Denne kompakte formen er spesielt gunstig for lav-profil VGA-kabelenheter som brukes i veggfester, kiosker og innebygde skjermer.

Strekkavlastning er en kritisk, men ofte oversett komponent. I rettvinklede VGA-kabler må strekkavlastning håndtere krefter i en annen retning på grunn av den vinklede utgangsbanen.

Typiske designelementer inkluderer:

• Støpt PVC- eller TPE-forsterkning rundt koblingsbasen
• Interne klemstrukturer som griper både skjold og lederbunt
• Optimalisert bøye-radiusdesign som beskytter mot gjentatt bøying

Vinklede VGA-kabelenheter av høy-kvalitet integrerer utvidet strekkavlastning, og sikrer lang levetid i miljøer med høy-bevegelse som mobile vogner, industrielt utstyr og treningssimulatorer.

En rettvinklet- VGA-kontakt krever fortsatt effektiv skjerming for å minimere skyggebilder, interferens og analog støy.

Inne i kontakten:

• Et EMI-skjold av metall omslutter D-Sub-grensesnittet
• Ferrittkjerner kan legges til på kabelenden for å redusere høy-støy
• Individuelle koaksiale par bærer RGB-signaler med dedikerte skjermingslag

Fordi kabelruting endrer retning ved kontakten, må produsentene sørge for at skjermingen forblir konsistent gjennom den riktige-vinkelovergangen. Høyere-design bruker 360-graders skjermingskontinuitet, noe som forbedrer ytelsen i industrielle og kommersielle installasjoner.

Viktigheten av en rettvinklet- VGA-kontakt går langt utover å spare plass. Den løser direkte installasjonsutfordringer som rette kabler ikke kan.

Det er viktig fordi det:

• Gjør det mulig å installere skjermer nærmere vegger eller paneler
• Forhindrer portspenning forårsaket av tvungen kabelbøyning
• Hjelper med å organisere ledninger i overfylte AV-stativer
• Unngår interferens med vifter, ventilasjonsgitter og tilstøtende porter
• Støtter kompakte, lette kabinetter uten å ofre kabeltilgjengelighet

For mange ingeniører eliminerer bytte til en rettvinklet-VGA-løsning designbegrensninger som tidligere krevde tilpassede hus eller ekstra mekaniske komponenter.

En rekke systemer drar nytte av å ta i bruk vinklede VGA-kontakter eller lav-VGA-kabelsammenstillinger:

• Digital skilting og kiosker
• Industrielle HMI-paneler
• Testbenker og instrumentering
• Pedagogiske projektorer
• POS-terminaler
• Medisinsk og diagnostisk utstyr
• Kompakt kontor- eller arbeidsstasjonsoppsett

I alle disse miljøene fører de mekaniske fordelene med vinklede VGA-kontakter til renere oppsett, enklere vedlikehold og økt pålitelighet.

Den høyre-vinklede VGA-kontakten kan virke som en liten mekanisk variasjon, men dens interne struktur avslører betydelige tekniske hensyn. Fra pinnejustering til skjermingskontinuitet og optimalisert strekkavlastning, hvert element er designet for å levere pålitelig analog videoytelse i moderne trange-plasser.

For ingeniører som jobber med industriell automasjon, skjermintegrering eller kompakt produktdesign, vil forståelsen av anatomien til rettvinklede VGA-kontakter hjelpe deg med å velge den riktige løsningen for holdbare og plasseffektive-installasjoner.

Vi tilbyr høyre/venstre/oppover/nedovervinklede VGA-kabler, lav-VGA-montering og ultra-slanke SVGA-løsninger skreddersydd for kommersielle, industrielle og tilpassede OEM-applikasjoner.
Kontakt ossi dag for å be om prøver, tegninger eller en tilpasset VGA-kabelkonfigurasjon for prosjektet ditt.

Høyre/venstre vinklet HD15 VGA-kabel hann

Opp/ned vinklet HD15 VGA-kabel hann

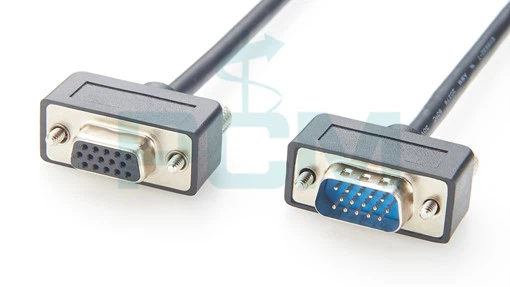

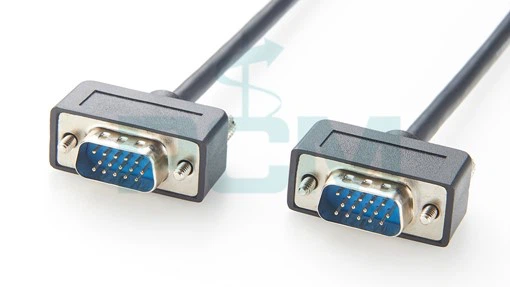

Ultratynn VGA SVGA-skjermkabel
